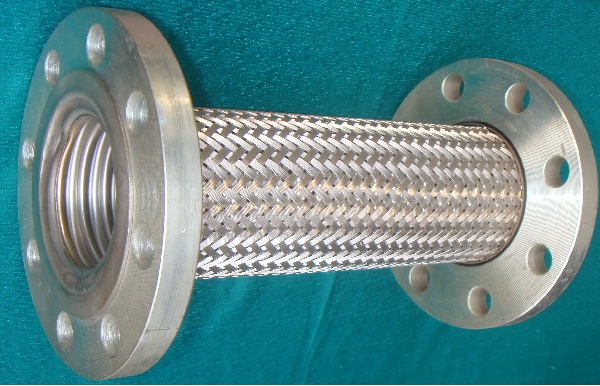

Flexible metal hose FL-102

FL-102

Sản phẩm mặt bích được chế tạo theo tiêu chuẩn

-Mặt bích nối tiếp với ống thép không gỉ để tiếp xúc với chất lỏng.

ĐƯỜNG KÍNH DANH NGHĨA : 6A ÷100A.

CHIỀU DÀI TIÊU CHUẨN : 200,300,400,500,600,800,1000mm.

-Các chiều dài khác có thể cung cấp theo nhu cầu.

ĐẦU NỐI TIÊU CHUẨN: JIS 10K, ANSI 150, DIN, . . .

VẬT LIỆU ĐẦU NỐI : SS400 (Mạ kẽm), INOX 304

PHẠM VI ỨNG DỤNG:

-Dùng cho vị trí thẳng.

-Dùng để hấp thụ rung động.

-Vòng ron làm kín bằng thép không gỉ chống ăn mòn sẽ

được dùng để nối với ống

Kích thước danh nghĩa Nominal diameter mm inch		Loại ống (Hose Type)	Áp suất làm việc lớn nhất tại 20⁰C (Maximum working pressure at 20⁰C) Bar	Áp suất thử lớn nhất tại 20⁰C (Maximum test pressure at 20⁰C) Bar	Nhiệt độ làm việc lớn nhất Maximum working Temperatuer	Bán kính cong nhỏ nhất (Minimum Bend radius flexing) mm inch		Đường kính ngoài danh nghĩa (Nominal O.D) mm inch
6	1/4	SSH 1 SSH 2	163 167	207 250	350⁰C	100 100	4 4	11.0 12.4	0.44 0.50
10	3/8	SSH 1 SSH 2	72 138	154 207	350⁰C	125 125	5 5	16.0 17.3	0.56 0.69
12	1/2	SSH 1 SSH 2	46 103	108 154	350⁰C	125 125	5 5	20.0 21.4	0.80 0.86
20	3/4	SSH 1 SSH 2	40 72	69 108	350⁰C	150 150	6 6	27.0 29.1	1.08 1.16
25	1	SSH 1 SSH 2	34 65	60 98	350⁰C	175 175	7 7	34.5 36.6	1.38 1.46
32	1 1/4	SSH 1 SSH 2	31 46	51 69	350⁰C	200 200	8 8	43.0 45.2	1.72 1.81
40	1 1/2	SSH 1 SSH 2	27 40	46 60	350⁰C	250 250	10 10	50.0 52.1	2.00 2.08
50	2	SSH 1 SSH 2	18 34	40 51	350⁰C	350 350	14 14	64.0 66.1	2.56 2.64
65	2 1/2	SSH 1 SSH 2	10 31	27 46	350⁰C	500 500	20 20	88.5 90.7	3.54 3.63
80	3	SSH 1 SSH 2	10 27	27 40	350⁰C	525 525	21 21	102.0 105.0	4.08 4.20
100	4	SSH 1 SSH 2	10 18	27 27	350⁰C	625 625	25 25	130.0 132.0	5.20 5.28
